油气两用燃烧器



产品说明:

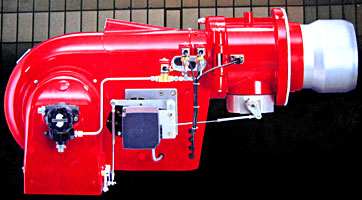

11#油气两用(双燃料)燃烧器

品牌:-weishaupt-(威索)

产地:德国

 产品描述
过去几十年来,威索Monarch系列燃烧器被广泛使用于各种形式及规格的供热装置中。此系列燃烧器造就了威索燃烧器的良好声誉。

可靠的功能、经典的技术及结构设计是这一系列燃烧器的樗。该系列燃烧器的功率范围为60千瓦至10900千瓦。结合现代控制技术(如威索的氧量调节、电机变频控制技术),可以获得最节省能源及保护环境的效果。

双燃料燃烧器同时提供使用燃气或燃油的可能性。燃料的切换由燃烧器控制部分自动完成,而无须对燃烧器进行人工改动。对于任何出于经济或安全因素考虑需要能够随时切换到另一种燃料的用户,此类燃烧器无疑是最佳的解决方案。

快速调节控制方式

慢速调节方式
燃气调节方式

两段火

平滑两段式

平滑两段式

比例调节

比例调节

平滑两段式

比例调节

燃油调节方式

两段火

两段火 三段火 两段火 三段火 平滑两段式 比例调节
伺服马达 运转时间8S 运转时间20S 运转时间20S 运转时间20S 运转时间20S 运转时间20S 运转时间42S
5#双燃料燃烧器 GL5Z GL5ZM - GL5ZM - -
7#双燃料燃烧器 GL7Z GL7ZM - GL7ZM - RGL7ZM
8#双燃料燃烧器 GL8Z GL8ZM GL8TM GL8ZM GL8TM RGL8ZM
9#双燃料燃烧器 - GL9ZM GL9TM GL9ZM GL9TM RGL9ZM
10#双燃料燃烧器 - - - - - RGL10ZM
11#双燃料燃烧器 - - - - - RGL11ZM

 参数表

燃烧器型号

RGL11/1-D

燃烧头

UG3/1a315x155

出力kW

900-4750

油耗kg/h

95-400


 阀组配置表

RGL11/1-D双燃料燃烧器

功率kW

球阀前燃气压力(mbar)

电磁阀前燃气压力(mbar)

阀组选择

40*

50*

65

80

100

125

150

40*

50*

65

80

100

125

150

蝶阀尺寸

65

65

65

80

100

100

100

65

65

65

80

100

100

100

天然气E, Hi = 37.26 MJ/mn3 (10.35 kWh/mn3)

3200

182

82

43

26

20

16

121

106

51

27

19

14

13

3400

204

91

47

29

21

17

136

119

57

30

20

16

14

3600

228

101

51

31

22

18

132

63

33

22

17

15

3800

112

56

33

24

20

69

36

24

18

16

4000

123

61

36

26

21

76

39

25

19

17

4400

146

72

41

29

23

90

46

29

21

19

4800

172

84

47

32

25

106

53

33

24

21

5100

193

93

52

35

27

118

59

36

26

22

天然气LL, Hi = 31.79 MJ/mn3 (8.83 kWh/mn3)

3200

113

56

33

23

19

70

36

23

17

15

3400

127

63

36

25

20

78

39

25

18

16

3600

141

69

39

27

21

87

43

27

19

17

3800

156

76

42

29

23

96

47

29

21

18

4000

172

83

46

31

24

105

52

31

22

19

4400

205

98

53

35

27

125

61

36

25

21

4800

114

61

39

30

71

41

28

24

5100

127

67

43

32

78

45

30

25

液化气B/P, Hi = 93.20 MJ/mn3 (25.89 kWh/mn3)

3200

151

81

40

24

17

14

12

54

48

25

16

12

11

10

3400

170

90

44

26

18

15

13

61

54

28

17

13

11

11

3600

189

100

48

28

19

16

14

67

59

31

19

14

12

11

3800

210

111

53

30

21

17

15

74

66

34

20

15

13

12

4000

232

122

58

32

22

18

15

82

72

37

22

16

14

13

4400

279

145

68

37

25

20

17

98

86

43

25

18

15

14

4800

171

79

43

28

22

19

115

101

50

29

20

17

15

5100

192

88

47

30

23

20

129

113

56

31

22

18

16

DN40 和DN50 的数值也同样适用于1- 1/2"和2"的阀门组
 配件配置表

型号

GL5/RGL5

GL7/RGL7

GL8/RGL8

GL9/RGL9

RGL10

RGL11

燃烧器马达三相230/400V

型号

D90/90-2

D112/110-2/1

燃烧器马达三相400V

型号

D112/140-2/1

D132/120-2a

D132/120-2

D132/150-2

马达功率

kW

1,5

3

4,8

6,5

9,0

12

马达负载230/400V

A

6,0/3,5

10,5/6

马达负载400V

A

-

-

9,5

13,5

18

23

马达保险丝

A

10

16

25(20)

35(25)

50(35)

63(35)

马达转速

1/min

2800

2900

2900

2900

2850

2850

点火变压器

型号

W-ZG02/2

W-ZG02/2

W-ZG02/2

W-ZG02/2

W-ZG02/2

W-ZG02/2

程控器

型号

LFL1.322

LFL1.322

LFL1.322

LFL1.322

LFL1.322

LFL1.322

伺服马达平滑两段式Z(运行时间8s)

型号

1055/80

1055/80

1055/80

伺服马达平滑两段火ZM(运行时间20s)

型号

SQM10.15562

SQM10.15562

SQM10.15562

SQM10.15562

SQM10.15562

SQM10.15562

伺服马达比例调节式(运行时间42s)

型号

SQM10.16562

SQM10.16562

SQM10.16562

SQM10.16562

SQM10.16562

SQM10.16562

油泵(GL用) 型号 J6 J6 J6 J6/J7/TA2 - -
油泵(RGL用) 型号 J6 TA2 TA3 TA3 TA3 TA4
燃油电磁阀1/8"(GL用) 型号 121K2423 121K2423 121K6220 121K6220 - -
燃油电磁阀1/8"(GL用) 型号 7121ZBG1KRT0 7121ZBGKRT0 7121ZBG1KRT0 121K2423 - -
燃油电磁阀1/8"(RGL用) 型号 - - 121K2423 121K2423 121K2423 121K2423
燃油电磁阀1/8"(RGL用) 型号 - - 122K9321 122K9321 122K9321 122K9321
燃油压力开关1-10bar 型号 900.2378或DSA46F001 900.2378或DSA46F001 900.2378或DSA46F001 900.2378或DSA46F001 900.2378或DSA46F001 900.2378或DSA46F001
油管(GL用) DN/mm 13/1000 13/1000 13/1000 13/1000 - -
油管(RGL用) DN/mm - 20/1000 20/1000 20/1000 20/1000 25/1300

重量(不带阀组)

kg

55 82 91 136 137 167
 尺寸图

型号

l1

l2

l3

l4

l5

l6

l7

l8

l9

l9

l10

l10

b1

b2

b3

b4

5#

868

200

200

208

42

108

238

8

421

451

110

120

468

278

310

312

7#

965

225

230

228

52

118

251

8

484

514

110

120

522

326

330

355

8#

965

225

230

228

52

118

251

8

484

514

110

120

522

326

370

355

9#

1158

300

233

248

62

128

391

8

523

120

560

357

425

490

10#

1158

300

233

248

62

128

391

8

523

120

560

357

425

490

11#

1198

300

271

288

82

148

391

8

563

120

564

357

454

490

型号

b5

b6

h1

h2

h3

h4

h5

d1

d2

d3

d4

d5

d6

d7

r1

r2

5/1#

465

200

494

373

220

195

162

260

195

DN50

200

M10

235

210

680

800

5/2#

465

200

494

373

220

195

162

260

195

DN50

215

M10

235

220

680

800

7#

485

229

560

415

245

195

182

330

235

DN65

250

M12

298

270

720

840

8#

485

229

560

415

245

195

182

330

235

DN65

265

M12

298

270

740

840

9#

515

229

675

482

260

200

212

380

300

DN80

325

M12

330

305

960

1065

10#

515

229

675

482

260

200

212

380

300

DN80

325

M12

330

305

960

1065

11#

515

229

675

482

260

200

272

450

340

DN100

380

M12

400

385

990

1065
