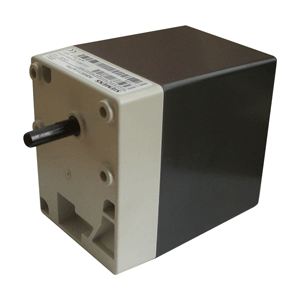

SQN系列风门执行器




SQN系列风门执行器

SQN系列风门执行器
SIEMENS
⊙ 产品详细说明
  产品介绍：
电子式风门执行器SQN...系列，可用于燃烧器风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。
  • 提供多种尺寸的轴
  • 运行时间从4.5s到120s
  • 所有版本都提供：
    • 辅助开关和工作继电器
    • 内部、外部位置指示
    • 限位和辅助开关的简易调节
型号表：
接线图 轴号 旋转方向
（面对轴）		 90°运行时间　 最大运行扭距 僵持扭距 继电器数 辅助开关数 型号
No No s Nm Nm 只 只
2 0 逆时针 4.5 1 0.8 1 2 SQN30.111A2700
2 0 逆时针 4.5 1.5 0.8 1 2 SQN30.111A3500
3 0 逆时针 4.5 1 0.8 2 1 SQN30.121A2700
3 0 逆时针 4.5 1.5 0.8 2 1 SQN30.121A3500
4 0 逆时针 4.5 1 0.8 2 1 SQN30.131A2700
1 3 逆时针 30 3 3 - 3 SQN30.401A2730
1 0 顺时针 4.5 1 0.8 - 3 SQN31.101A2700
2 0 顺时针 4.5 1 0.8 1 2 SQN31.111A2700
3 0 顺时针 4.5 1 0.8 2 1 SQN31.121A2700
3 3 顺时针 4.5 1 0.8 2 1 SQN31.121A2730
3 6 顺时针 4.5 1 0.8 2 1 SON31.121A2760
- 3 顺时针 4.5 1 0.8 2 1 SON31.151A2730
3 0 顺时针 12 1.8 1.8 2 1 SQN31.221A2700
- 3 顺时针 12 1.8 1.8 2 1 SQN31.251A2730
1 0 顺时针 30 3 3 - 3 SQN31.4O1A2700
1 2 顺时针 30 3 3 - 3 SQN31.4O1A2720
1 3 顺时针 30 3 3 - 3 SQN31.4O1A2730
1 6 顺时针 30 3 3 - 3 SQN31.4O1A2760
2 0 顺时针 30 3 3 1 2 SQN31.411A2700
2 3 顺时针 30 3 3 1 2 SQN31.411A2730
5 0 顺时针 120 6 6 1 2 SQN41.941A2700
1 0 逆时针 30 3 3 - 3 SQN30.402A2700
1 6 逆时针 30 3 3 - 3 SQN30.402A2760
1 0 顺时针 30 3 3 - 3 SQN31.402A2700
1 0 顺时针 4.5 1 0.8 - 3 SQN31.102A2700

主要参数：
主电压 AC220V -15%...AC240V +10%
主频率 50...60Hz ±6%
功率 6VA
保护 N to VDE0875
旋转角度 最大160°
保护等级 IP40
重量 800g

环境条件：
运输环境 IEC 60 721-3-2
内部条件 class 2K2
机械条件 class 2M2
温度范围 -50...+60ºC
湿度 <95%
运行环境 IEC 60 721-3-3
内部条件 class 3K5
机械条件 class 3M2
温度范围 -20...+60ºC
湿度 <95%
不得进水
