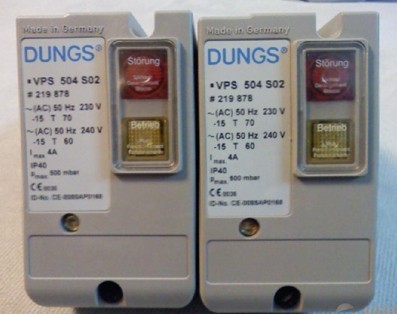

VPS504系列燃气检漏装置


VPS504系列燃气检漏装置

VPS504是DUNGS多重调节设备的紧凑式阀门监控系统。

⊙ 产品详细说明
  VPS504是DUNGS多重调节设备的紧凑式阀门监控系统。该阀门检测系统符合EN1643的要求:
* 在允许工作压力范围内,该监控系统的运行不受预压的影响
* 检测体积<4升
* 不需现场调节
* 检测时间短:最短10s,最长26s
* 通过信号灯来显示密封与否
* 系列02,系列04和系列05具备外部故障显示可能性
* 对于系列01,可选择累积故障显示(SSM)
* 适合于TRD设备
* 系列01,02,03的电源连接可通过插座实现,在接线图符合DIN4791规定的情况下不需重排线
* 系列04和05电源通过电缆套管PG13.5和螺栓夹相连
阀门监控系统适用于DUNGS多重调节设备,双电磁阀DMV和燃气多功能组合器。通过一个转接器,VPS504也可用于直至DN80,带或不带支路连接的DUNGS电磁阀。

用于燃气发动机的直流24V结构。

适用于燃气种类1,2,3以及其他中性气体状态介质。用于丁烷的液化气款式。

技术参数:
工作压力 最大500mbar
检测体积 小于4.0升
通过电动泵所达的压力提高 20mbar
额定电压 AC230V -15%...240V +6%
频率 50...60Hz
功率需求 在泵工作时间内约60VA,运行时间内17VA
外部保险丝 快速10A,慢速6.3
内部保险丝 精密保险丝T6.3L250V:IEC127-2/III(DIN41662)
开关电流 工作输出 VPS504系列01,02,03,04,05:最大4A
干扰输出 VPS504系列02,04,05:最大1A
保护等级 VPS504系列01,02,03:IP40
VPS504系列04,05:IP54
接通时间 约10-26秒,取决于检测体积和输入压力
灵敏度界限 最大50 l/h(通过压力气流速度明显低于50 l/h的作用方式,使得入口压力<50mbar,由此,特别考虑到了入口压力较低的应用情况)
控制开动时间 100%ED
最大检测循环次数 20次/h,不间断的连续进行3次检测周期以后,要保持至少长达2分钟的等候时间
安装位置 竖直的、水平的
介质
标准款式 使用于燃气种类1,2,3以及其他气体状态截止,不适用于丁烷
液化气款式 燃气种类3和丁烷
