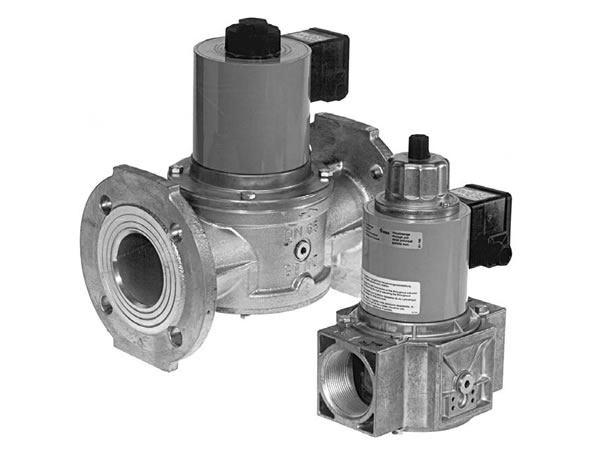

MVDLE/5 单级电磁阀，无电流关闭，缓慢开启，快速关闭，开启时间及快速开启行程范围调节机构，主流量调节机构

⊙ 产品详细说明
  型号表: 型号 P DN/Rp 功率 电流 开启时间
mbar W A S
MVDLE203/5 360 Rp3/8 15 0.08 20
MVDLE205/5 360 Rp1/2 15 0.08 20
MVDLE207/5 200 Rp3/4 32 0.13 20
MVDLE207/5 360 Rp3/4 25 0.15 20
MVDLE210/5 360 Rp1 25 0.15 20
MVDLE215/5 200 Rp1-1/2 60 0.26 20
MVDLE215/5 360 Rp1-1/2 60 0.30 20
MVDLE220/5 200 Rp2 90 0.30 20
MVDLE225/5 200 Rp2-1/2 90 0.48 20
MVDLE503/5 500 Rp3/8 15 0.08 20
MVDLE505/5 500 Rp1/2 15 0.08 20
MVDLE507/5 500 Rp3/4 25 0.15 20
MVDLE510/5 500 Rp1 25 0.15 20
MVDLE515/5 500 Rp1-1/2 60 0.30 20
MVDLE520/5 500 Rp2 90 0.48 20
MVDLE2020/5 360 DN20 25 0.15 20
MVDLE2025/5 360 DN25 25 0.13 20
MVDLE2040/5 200 DN40 60 0.26 20
MVDLE2040/5 360 DN40 60 0.30 20
MVDLE2050/5 200 DN50 50 0.26 20
MVDLE2065/5 200 DN65 90 0.48 20
MVDLE2080/5 200 DN80 80 0.42 20
MVDLE2100/5 200 DN100 90 0.48 20
MVDLE5020/5 500 DN20 25 0.13 20
MVDLE5025/5 500 DN25 25 0.13 20
MVDLE5040/5 500 DN40 60 0.26 20
MVDLE5050/5 500 DN50 90 0.48 20

技术参数:

额定宽度 10，15，20，25，50，65，80，100，125，150，200，3/8，1/2，3/4，1，1-1/2，2-1/2
最大工作压力 至200mbar,360mbar或至500mba,参考型号表
电磁阀 根据EN161的阀，A级，2类，单级工作方式
压力等级 PN 1
关闭时间 <1s
开启时间 在20ºC和没有快速开启行程时，开启时间大约20s
快速开启行程 可调节
主流量调节 手动
气体引导部分材料 外壳：铝，钢，黄铜
密封圈：NBR
电源 230V（+10%-15%）；50-60Hz
开关持续时间 100%ED
保护程度 IP54，IP65
电气连接 通过PG11连接到螺丝接线端子上，满足DIN EN 175301-803要求的接插连接可后配
开关频率 最大100次/H
测量及燃气气体连接 符合DIN ISO 228要求，在入口压力区域的两侧G1/4，从DN40（法兰）起，入口侧再加G3/4
过滤 内装有筛网过滤器，网眼大小1mm
环境温度 -15ºC到+60ºC
安装位置 电磁铁垂直竖立到水平躺放
终端触点 根据DIN K01/1型进行检查，可安装在DN10-DN150上
阀检查系统 通过测量连接G1/4可装上VDK200A SO 2型
用到DN80的匹配器可装上VPS504型
附件 用语线路插座的设备插头
