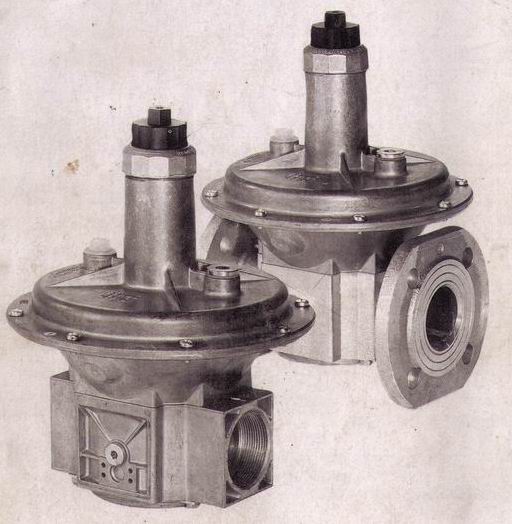

FRS系列燃气压力调节器
品牌:DUNGS(冬斯)
产地:德国
|
产品说明 |
DUNGS FRS 型压力调节器是一种带有可调额定值弹簧的压力调节器。该压力调节器符合EN88和DIN3380的要求。
- 输入压力可达500mbar
- 大流通量
- 调节器的出口压力可稳定,精确及灵敏的调节
- 预压平衡隔膜
- 安全隔膜
- 用于调节器出口压力的成套内脉冲,外脉冲连接两边可选
- 螺纹连接Rp3/8 - Rp2
- 法兰连接DN20 - DN150
- 燃气压力调节器适用于燃气燃烧器和燃气设备。
- 不含有色金属,适用于H2S含量最大可达0.1%体积含量的燃气。
- 适用于气体系列1,2,3的燃气及其他中性气态介质。
|
型号表 |
型号 |
连接Rp |
最大工作压力mbar |
FRS503 |
Rp3/8 |
500 |
FRS505 |
Rp1/2 |
500 |
FRS507 |
Rp3/4 |
500 |
FRS510 |
Rp1 |
500 |
FRS515 |
Rp1-1/2 |
500 |
FRS520 |
Rp2 |
500 |
FRS5040 |
DN40 |
500 |
FRS5050 |
DN50 |
500 |
FRS5065 |
DN65 |
500 |
FRS5080 |
DN80 |
500 |
FRS5100 |
DN100 |
500 |
FRS5125 |
DN125 |
500 |
FRS5150 |
DN150 |
500 |
|
|
弹簧选择 |
- 出口压力由所装调节弹簧的力以及活动部分的重量所产生
- 压力调节器已配套安装第4号兰色弹簧
- 通过更换调节弹簧可以调定其他不同出口压力
|
额定值弹簧范围mbar |
2.5...9 |
5...13 |
5...20 |
10...30 |
25...55 |
30...70 |
60...110 |
100...150 |
140...200 |
弹簧号 |
弹簧1 |
弹簧2 |
弹簧3 |
弹簧4 |
弹簧5 |
弹簧6 |
弹簧7 |
弹簧8 |
弹簧9 |
弹簧颜色 |
棕色 |
白色 |
橙色 |
兰色 |
红色 |
黄色 |
黑色 |
玫瑰色 |
灰色 |
Rp3/8,Rp1/2 |
229817 |
229818 |
229820 |
229821 |
229822 |
229823 |
229824 |
229825 |
229826 |
Rp3/4 |
229833 |
229834 |
229835 |
229836 |
229837 |
229838 |
229839 |
229840 |
229841 |
Rp1 |
229842 |
229843 |
229844 |
229845 |
229846 |
229847 |
229848 |
229849 |
229850 |
Rp1-1/2,DN40 |
229851 |
229852 |
229853 |
229854 |
229869 |
229870 |
229871 |
229872 |
229873 |
Rp2,DN50 |
229874 |
229875 |
229876 |
229877 |
229878 |
229879 |
229880 |
229881 |
229882 |
DN65,DN80 |
229883 |
229884 |
229885 |
229886 |
229887 |
229888 |
229889 |
229890 |
229891 |
DN100 |
229892 |
229893 |
229894 |
229895 |
229896 |
229897 |
229898 |
229899 |
229900 |
DN125 |
229901 |
229902 |
229903 |
229904 |
229905 |
229906 |
229907 |
229908 |
243416 |
DN150 |
229909 |
229910 |
229911 |
229912 |
229913 |
229914 |
229915 |
229916 |
243417 |
|
|
技术参数 |
最大工作压力 |
达500mbar |
压力调节器 |
压力调节器符合EN 88 A级2类,DIN 3380,RG 10的要求 |
输入压力范围 |
+5mbar以及P2+2.5mbar至500mbar |
压力等级 |
PN 1 |
输出压力范围 |
2.5mbar至200mbar,取决于可调额定值弹簧 |
环境温度 |
-15oC到+70oC |
测试连接点 |
G1/4,符合DIN ISO 228要求,位于出口部位两侧 |
脉冲连接 |
内部存在于出口部位,可选择外接于外壳两侧 |
排气管 |
排气管只有在特殊情况下才需要。已经装有安全隔膜。连接G1/4 ISO 228至Rp1,从PP1-1/2起,DN40:G1/2 ISO228 |
材料 |
|
安装位置 |
调节器罩呈垂直或水平位置 |
|
|
|
|
|
|
